磐石測控詳解測試系統數據真實可靠嗎?
2018-10-25 責任編輯：
經驗豐富的測試工程師可能會發現一個問題，不同廠家的測試儀器設備，按照廠家提供的可以設定的測試參數設置，所有可見參數完全一致，最終測試數據就是不一樣，完全無法對應上；
對于力量測控系統，很重要的一個參數就是采樣頻率，比如同類型的材料試驗機國內最常見采樣頻率為50-100Hz，而進口的一般都可以達到1-2kHz以上；
針對采樣率的差異，我們使用我司的測試機進行了一個簡單的對比測試，如下圖，所有測試速度、產品、產品布置，測試夾具完全一樣，僅僅是調整了軟件中的采集數據頻率：

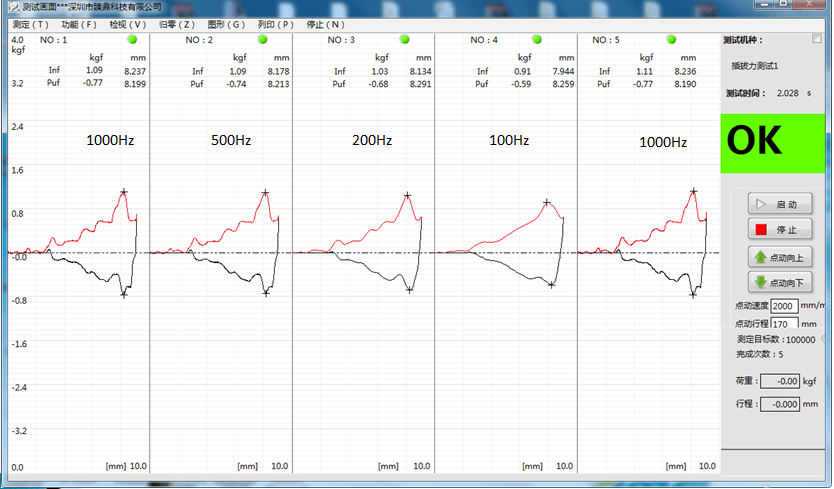

圖1 連接器插拔力波形

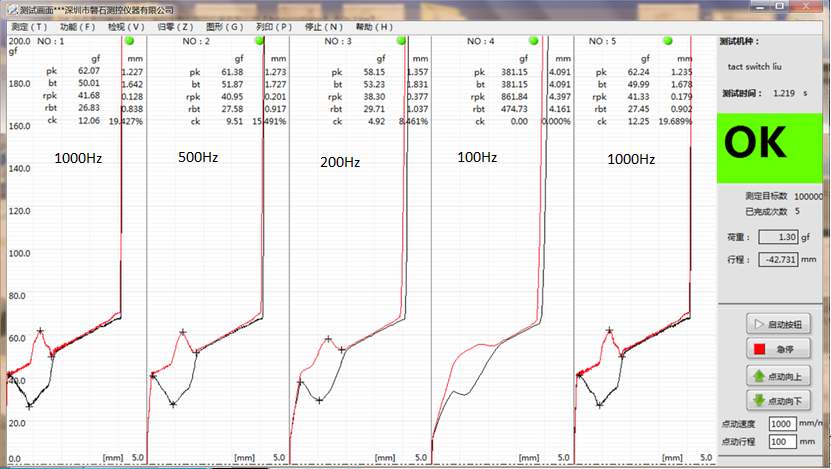

圖2 輕觸開關彈力波形
從圖中左→右5個波形可以明顯看到，當采樣頻率降低后，波形形狀明顯發生了變化，當采樣頻率降低到100Hz以后，波形上的特征點完全變的平緩起來，此時測試軟件已經無法識別正確的特征點，即測試到的數據是完全錯誤的；當恢復到最開始的1000Hz采樣頻率后，測試數據與第一次并無明顯差異。
測試力量時，您選擇了正確的采樣頻率嗎？
