力學試驗機-絲桿長時間工作磨損對測量精度的影響
2019-05-09 責任編輯：
力學試驗機-絲桿長時間工作磨損對測量精度的影響。
上期中我們講到常用的絲桿實際精度的問題，新絲桿（新機器）精度一般很好，遠優于絲桿生產廠家標明的0.005/0.02mm；
為模擬實驗室長時間使用機器，測試精度及絲桿磨損情況，我們選用一臺機器做老化壽命測試，動作行程5mm，按壓測試機的工作鐵板臺面，按壓力800g，觸碰鐵板立即反彈，按壓百萬次，；

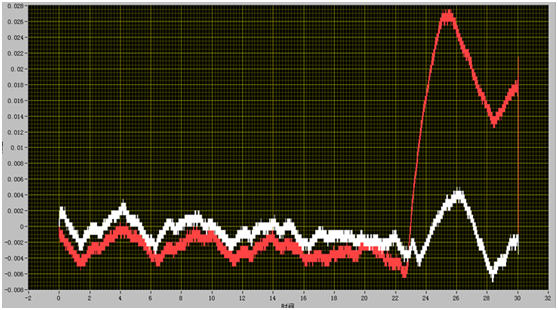

測試完成后，我們在更大的行程范圍內，采用低速300mm/min的方式，測量大行程范圍內絲桿的精度，繪制讀取的 光柵尺位移值—電機反饋編碼器值 波形圖如下圖：
絲桿采用的HIWIN的普通絲桿，導程為5mm，可以明顯看到5mm一個周期的誤差跳動，在22mm后方，絲桿出現了一個明顯的精度跳動，誤差達到了0.025mm，絲桿在該測試工作點位出現了嚴重的絲桿磨損，若采用電機編碼器反饋方式讀取位移值，對會對測量精度產生較大影響。
因為實際儀器采用的是光柵尺讀取位移的方式，即使絲桿磨損對測量精度也不會造成影響；若采用電機編碼器的方式，則會嚴重影響測量精度；
磐石測控儀器，專業的力學儀器生產廠家，公司所有荷重位移曲線機、彈簧試驗機均內置光柵尺，確保儀器測試精度、品質，公司致力于與客戶一起改善產品品質而努力！
